Описание

Реле РС83 было создано для эффективного использования в различных схемах релейной защиты и автоматики (РЗА). Можно использовать в электрических машинах, трансформаторах, электрический двигателях, а так же в линиях электропередач, где класс напряжения варьируется от 6 до 100 кВ. Наше устройство защищает оборудование от возможного короткого замыкания и перегрузок, а так же помогает управлять выключателем и телемеханикой присоединения.

Назначение прибора

Микропроцессорное устройство РС83 имеет две группы установок, которые переключаются благодаря дискретному входу. Это происходит из меню, с самого верхнего уровня либо по выбранному направлению мощности. Дискретных входов может быть восемь, тринадцать или восемнадцать. Выходных реле – восемь, двенадцать или шестнадцать.

Функции Реле РС-83

  • Четырехступенчатая трехфазная направленная нашего прибора имеет максимально-токовую защиту (МТЗ), которая может иметь зависимую или независимую выдержку времени. Каждая ступень МТЗ может выбрать режим с блокировкой от так называемого, БНТ. БНТ это бросок намагничивающего тока. Когда режим «Блокировочка от БНТ» включена, ступень срабатывает в одном единственном случае – когда измеряемое значение второй по счету гармонической составляющей рабочего тока не превысит 15% от первой составляющей.
  • Ток обратной последовательности ОБР защищает оборудование от обрыва фазы по рабочему току или от несимметричной нагрузки благодаря двухступенчатой защите.
  • Во время включения выключателя ускоряется МТЗ.
  • Можно зарезервировать отключение выключателя при помощи присоединения – функция УРОВ.
  • Функция АПВ. Можно двукратно автоматизировать повторное отключение.
  • Можно измерять тока или напряжение фазы, ток и напряжение последовательности в нулевом значении.
  • Можно шунтировать или дешунтировать, токовые расцепители рабочего выключателя.
  • Обеспечивается контроль за цепями всех электромагнитов в приводе имеющегося выключателя.
  • Прибор контролирует исправность всех измерительных рабочих цепей по напряжению.

Гарантия на устройство РС-83

Поддерживая завод-изготовитель, наше предприятие в свою очередь обеспечивает срок гарантийного обслуживания в течение одного календарного года.

Характеристики

Количество групп установок 2 группы
Осцилографирование в цифровом формате Общее время 60 секунд
Журнал событий рассчитан на 200 событий
Срок хранения 10 лет
Время рабочей подсветки От 10 до 120 секунд (шаг 10 секунд)

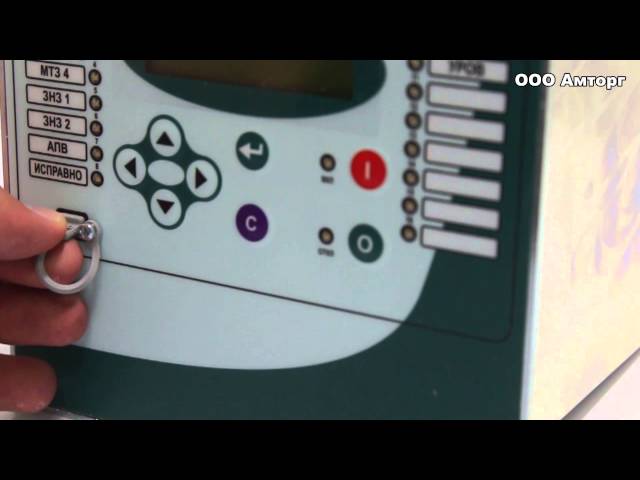

Видео
