Описание
Червячные редукторы 2ЧФ-40...80М и мотор-редукторы МЧФ-40...80М предназначены для установки в качестве привода общего назначения.
| Типоразмер | Размеры, мм | n | |||||||||||||||
| aw | D | D1 | D2 | H2 | L2* | L3* | L4 | L5 | L6max | L7 | c1 | c2 | d3 | dвх | dвых | ||
| 2ЧФ-40М, МЧФ-40М | 40 | 120 | 65 | 100 | 162 | 100 | 100 | 143 | 177 | 472 | 85 | 8 | 3 | 10 | 16 | 18 | 4 |
| 2ЧФ-63М, МЧФ-63М | 63 | 160 | 110 | 130 | 200 | 120 | 135 | 190 | 238 | 553 | 120 | 10 | 3,5 | 12 | 22 | 28 | 4 |
| 2ЧФ-80М, МЧФ-80М | 80 | 220 | 150 | 190 | 239 | 145 | 160 | 230 | 279 | 619 | 130 | 10 | 5 | 12 | 25 | 35 | 6 |
Рис.1. Габаритные размеры червячных редукторов 2ЧФ-40М, 2ЧФ-63М, 2ЧФ-80М с опорными фланцем

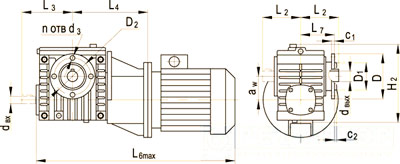

Рис.2. Габаритные размеры червячных мотор-редукторов МЧФ-40М, МЧФ-63М, МЧФ-80М с опорным фланцем
